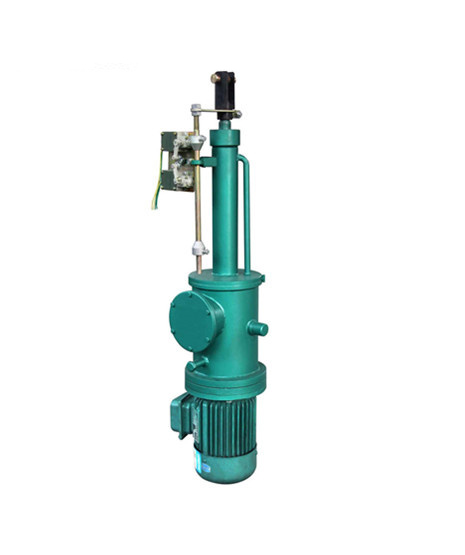

DYTZ整体直式电液推杆



公司及生产,销售,服务为一体的综合型企业。电液推杆行业的资深厂家,公司生产的电液推杆广泛应用于化工,矿山,冶金,电力,工程建设,智能科技等领域。公司产品严格执行ISO9001-2000质量管理体系认证标准,确保了产品的质量。本公司所生产的电液推杆产品在同行中处于***水平,我们从电液推杆的电机选择,到液压油缸的密封件(进口),到电液推杆表面的油漆,都进行严格把关,大大增加了产品都寿命。

DYTZ型整体直式电液推杆技术参数选型表


型号

 额定输出力(Kgf)

 额定速度(mm/s)(特殊速度可定制)

电机型号

 行程制造范围

 速度制造范围

推力

拉力

推速

拉速

(kw)

(mm)

(mm)







DYTZ

450

450

300

45/70/115/160

65/100/145/200

0.55/0.75/0.75/1.1

5-1000

5-250

750

750

500

30/45/70/100

43/65/100/165

0.55/0.75/1.1/1.1

5-1500

5-170

1000

1000

700

30/45/70/100

43/65/100/145

0.75/1.1/1.5/2.2

5-1500

5-170

1750

1750

1300

30/45/70/100

43/65/100/145

0.75/1.5/2.2/3.0

5-1500

5-170

2500

2500

1900

24/36/60/97

36/53/90/144

1.1/1.5/2.2/3.0

5-2000

5-150

3000

3000

2200

18/27/45/70

27/40/68/108

1.1/1.5/2.2/3.0

5-2500

5-110

4000

4000

3000

14/35/55/70

21/53/85/108

1.1/2.2/3.0/4.0

5-2500

5-85

5000

5000

3800

18/30/48/60

23/39/63/78

1.5/2.2/3.0/4.0

5-2500

5-75

6000

6000

4500

18/30/48/60

23/39/63/78

1.5/3.0/4.0/5.5

5-3000

5-75

8000

8000

6500

10/18/25/38

13/23/33/47

1.5/2.2/3.0/4.0

5-3000

5-50

10000

10000

8100

8/14/20/30/39

10/17/25/37/48

1.5/2.2/3.0/4.0/5.5

5-3000

5-39

15000

15000

11500

7/12/19/24/30

8/14/22/28/36

1.5/3.0/4.0/5.5/7.5

5-3000

5-30

20000

20000

16000

5.5/9.5/15/19/23

6.5/11/18/22/27

 2.2/3.0/4.0/5.5/7.5

5-3000

5-23

选用DYTZ型整体直式电液推杆您需要了解:

1、上列表中的电机电压等级为380V,防护等级为IP44,绝缘等级为B级(根据用户要求可配660/1140或415V,防护等级为IP54、IP55、IP65,或耐高温(120℃)等特殊电机。



2、表中的电机型号及功率,指该推杆在额定输出力、额定速度时为***大值的功率,电机功率与推拉力成正比。



3、表中额定速度为常规速度,若推拉速有特殊要求订货时需说明,若超出表中行程制造范围必须在订货时说明。



4、若无特殊说明电液推杆使用地点的海拔高度不超过1000m,月平均***高相对湿度不超过90%,电液推杆使用的工作环境温度为:-5~+50℃,工作介质随环境温度不同,选用合适的液压油(-5~+20℃时采用32#抗磨液压油(L—HM32),+20~+50℃时采用46#抗磨液压油(L-HM46)),液压油加注前需过滤,过滤精度100μm以上。

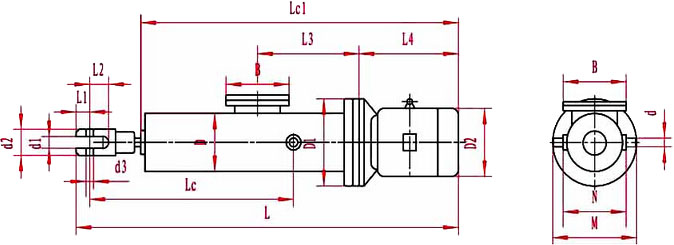

DYTZ型整体直式电液推杆外形尺寸及安装尺寸




整体直式电液推杆型号示例:DYTZ1000-550/45-p

 注意:订货时若需随机订购外行程装置或手轮等附件需另行注明!


型号

外形尺寸(mm)

注:表中均为推杆缩回状态尺寸,S为行程

安装尺寸(mm)

注:电机相关尺寸根据电机型号及实物定

Lc

Lc1

L

L1

L2

L3

L4

d

d1

d2

d3

D

D1

D2

M

N

B







 DYTZ

450

373+S

670+S

785+S

24

30

245

246

Φ20

18

Φ40

Φ12

Φ146

Φ200

Φ175

220

160

150

750

373+S

689+S

844+S

30

45

248

246

Φ30

25

Φ60

Φ20

Φ146

Φ200

Φ175

225

165

150

1000

373+S

710+S

865+S

30

45

248

261

Φ30

25

Φ60

Φ20

Φ146

Φ200

Φ175

225

165

150

1750

373+S

735+S

890+S

30

45

254

286

Φ30

25

Φ60

Φ20

Φ146

Φ200

Φ195

225

165

150

2500

373+S

735+S

890+S

30

45

254

286

Φ30

25

Φ60

Φ20

Φ159

Φ200

Φ195

242

182

150

3000

383+S

769+S

944+S

40

50

260

316

Φ30

30

Φ70

Φ30

Φ159

Φ250

Φ215

242

182

150

4000

383+S

788+S

963+S

40

50

260

316

Φ40

30

Φ70

Φ30

Φ159

Φ250

Φ215

242

182

150

5000

383+S

798+S

973+S

40

50

263

316

Φ40

30

Φ70

Φ30

Φ180

Φ250

Φ215

290

210

150

6000

388+S

798+S

986+S

42.5

55

263

316

Φ50

35

Φ75

Φ35

Φ180

Φ250

Φ215

290

210

150

8000

388+S

808+S

1003+S

42.5

55

263

316

Φ50

35

Φ75

Φ35

Φ219

Φ250

Φ215

330

250

150

10000

388+S

835+S

1022+S

42.5

55

270

336

Φ50

35

Φ75

Φ35

Φ219

Φ250

Φ240

330

250

200

15000

398+S

907+S

1107+S

50

60

270

391

Φ60

85

Φ90

Φ40

Φ245

Φ300

Φ275

380

280

200

20000

398+S

907+S

1107+S

50

60

270

391

Φ60

85

Φ120

Φ40

Φ300

Φ300

Φ275

440

340

200

整体直式电液推杆整体结构性能

液压控制阀组主要由溢流阀,吸油单向阀,调速阀(用户要求),液控单向阀(液压锁)等组成,也可根据电液推杆的工作特性,设计不同功能的油路组合阀,满足其工作要求。一般有推出自锁,拉回自锁和推拉均自锁;运行速度有可调速型,不可调速型;电液推杆工作角度有水平推,向上推(包括斜向上),向下推(包括斜向下)等几种。整体直式电液推杆主要有以下优点:

(1)结构紧凑、安装方便、占据空间小、维护简单。

(2)可带负荷起动,具有过载保护功能。

(3)回路设双向液压锁,可停在规定行程范围内的任意位置并自锁,且保持输出力不变。

(4)推拉力,速度(用户要求)无级可调,驱动力范围极广。

(5)因故断电,推杆自锁,避免发生事故。

(6)采用全液压传动,动作灵敏,运行平稳,能有效缓冲外来冲击力,行程控制精确(≥0.5mm)

(7)机电液一体化全封闭结构,工作油路循环于无压的封闭钢筒里,体积小,不渗油,在恶劣的 工作环境下,不吸尘,不进水,内部不锈蚀,使用寿命长。

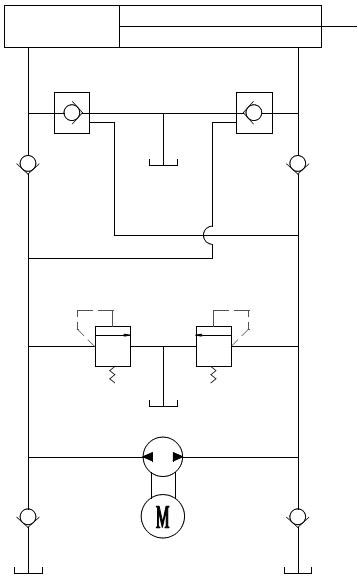

电液推杆工作原理图

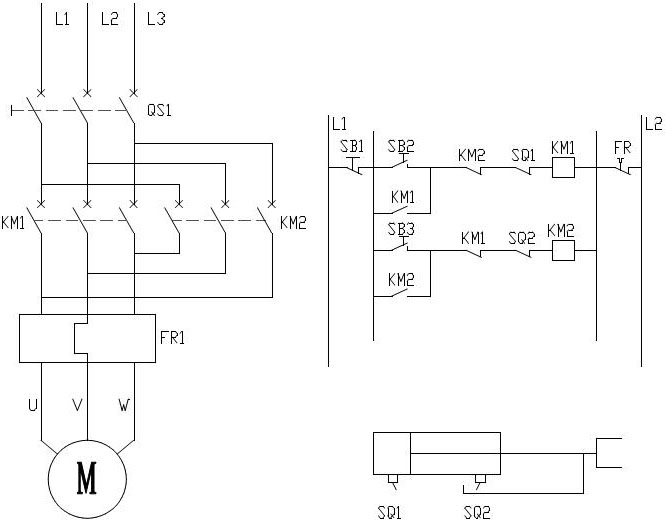

整体直式电液推杆电控原理图

注:SQ1、SQ2为电液推杆外行程限位开关(220V,常闭型接近开关,型号:BLJ12A4-4-J/DM),外行程装置及接近开关为选购配件,用户若无特别注明,则不带外行程装置及接近开关。
