多级缸式电动液压推杆



本实用新型公开了一种多级缸式电液推杆,包括电机,联轴器,油泵,液压集成块,油箱和油缸。电动机通过耦合器与油泵连接;油泵与油箱连接;油泵通过油管与液压集成块和油缸连接;油缸是伸缩式液压缸;伸缩式液压缸由两个或两个以上的活塞套管制成;前级活塞缸的活塞是后级活塞缸的缸筒。采用多级缸式油缸,油缸采用特殊油管设计;电机通过耦合器驱动双向油泵输出液压油;液压油通过双向油路集成块进入油缸的杆腔或无杆腔,驱动多级油缸前后伸出;当多级气缸电动液压推杆缩回时,体积较小,使多级气缸电动液压推杆可用于行程较长,空间较小的场合;多级气缸电动液压推杆拓宽了电动液压推杆的应用范围。

电动液压油缸的工作原理:电动液压推动电动机作为动力源,电动机通过正(反)旋转,液压油通过双向齿轮泵输出压力油通道经过歧管,运行气缸实现活塞杆的往复运动。

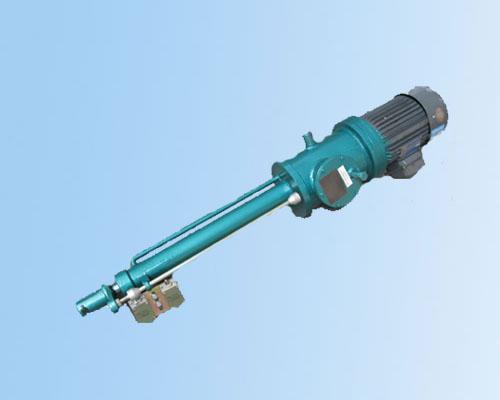

多级缸式电动液压推杆

电动液压油缸具有自动过载保护:电动推杆作为活塞杆工作,外力超过额定功率输出已经在活塞末端或者活塞末端,电机仍在旋转,液压压力在油通过时间设定为较高的压力,溢流溢出快速准确,以实现自动过载保护,虽然电机旋转,但不会燃烧;自锁功能:电液压缸油压歧管设计自锁机构,电机停止转动,活塞杆立即离开,压力油处于压力保持状态。在额定速度范围内,速度可无级调节;在额定输出功率范围内,无级调节推,拉;在额定范围内行驶无级调节行程。
电动液压挺杆推杆与电动,电动执行器,液压缸,气缸相比,具有以下优点:①可靠的自动过载保护性能,即使在过载运行或行程结束时,电机仍然可以正常操作,但不会燃烧或损坏其他部件。电动推杆和电动执行器无法比较。 ②电液压缸可以带负载启动,而电动机和推杆执行器非常困难。 ③同一电动液压油缸在其标称推力,拉力范围,推力,拉力均可调节,使驱动力范围广,而电动推杆和气缸无法做到。 ④在相同的推力和速度下,电动液压挺杆推杆和电动机执行器的一半消耗的功率。 ⑤电液推杆采用全液压传动,动作迅速,运转平稳,能有效缓解外界冲击,精确行程控制,气缸,电动推杆和电动执行器无法做到。 ⑥电液压缸采用机械,电气,液压一体化全封闭结构,工作油在闭式钢瓶内循环不加压,体积小,无泄漏,安装维护方便。在恶劣的环境中不会产生灰尘,没有水,没有内部腐蚀,使用寿命比气缸,电动推杆,电动执行器长。 ⑦投资小,气缸需要建造昂贵的压缩空气站,而空气软管泄漏路易,压力不稳定,噪音高;可以使用要制造的液压缸,也可以使用电动液压油缸。 ⑧维护方便。在特殊情况下,您可以简单地更换电液推杆,液压缸需要先慢慢找出故障原因,然后仔细维护,这将影响我们所有工作的正常运行。
